8月22日，由宁夏电力公司负责完成的国家电网公司重大科研项目——“快速开关型零损耗330kV电网限流装置研制”科技成果通过了由自治区科技厅主持的科技成果鉴定，以中国科学院周孝信院士等区内外资深专家组成的鉴定专家委员会给予了高度评价，认为该项目根据宁夏电网乃至全国电网限制系统短路电流的迫切需要，在国际上率先开展了快速开关型零损耗330千伏电网限流装置研制，填补了该领域国际空白，快速限流技术居于国际领先水平，同意通过科技成果鉴定，并建议加快研究成果在宁夏和全国电网的推广应用。





“开关型零损耗330kV电网限流装置”的研制源为银川东±660千伏变电站330千伏系统短路电流超标这一严重影响电网安全的问题而提出，并立项国家电网公司重点科技项目展开研究。在理论研究的基础上，本着稳妥的原则，公司先行按照宁安330千伏变电站的系统结构参数进行“开关型零损耗330千伏电网限流装置”的研制，历时两年，先后完成了装置定型设计、高速开关的西高院型式试验、装置中的CVT试验、高速开关动作特性试验及断口耐压试验、短路电流动作控制试验等装置出厂及检查试验。



快速开关型零损耗330千伏电网限流装置主要由限流电抗器、智能高速开关、短路电流快速识别控制器以及高压平台供能设备等构成。正常运行时，智能高速开关处于闭合状态，限流电抗器被短接，装置有功和无功损耗为零。一旦发生短路故障，智能高速开关在20毫秒之内动作将限流电抗器投入，把过高的短路电流限制到系统断路器可以安全开断的水平上，避免超标的短路电流造成断路器开断失败、电器设备受冲击的情况出现，实现电网的的安全经济运行。



今年5月，世界首台快速开关型零损耗330千伏电网限流装置在宁夏电网宁安变电站330千伏安迎I线先后两次完成了人工单瞬接地短路的性能考核试验。第一次试验将30千安的短路电流限制到17.9千安，限流深度达40%，第二次试验将31.5千安的短路电流限制到26.3千安，限流深度达16.5%，试验取得了圆满成功。

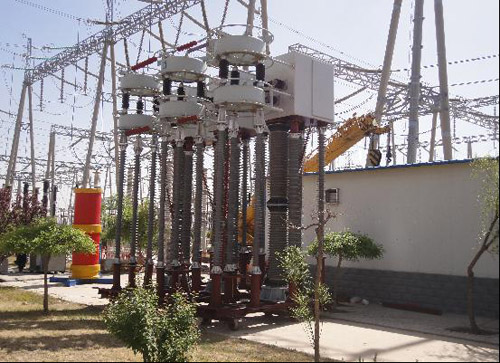

该项目在超高压电网限制短路电流技术方面取得重大突破，并取得了一系列创新成果。在宁安变电站工作现场，记者看到，该装置采用倒置CVT恒流取能的方式在高压平台上实现装置直接取能，保证了装置供电的安全、稳定和可靠。公司有关人士介绍，在系统短路发生后2-3毫秒内，测控装置即可完成短路电流幅值及其过零时刻的准确预测，所用快速真空开关分散度分闸小于0.1毫秒，合闸小于0.2毫秒，确保快速真空开关实现过零点相控开断。同时，通过采取断口并联电阻和阻容限制暂态恢复电压的措施，使限流单元的稳态恢复电压耐受水平提高到21千伏，可减少限流单元数量，优化装置结构。



快速开关型零损耗330千伏电网限流装置的研制成功，为宁夏银川东变电站330千伏母线短路电流超标打下了良好技术基础，同时，为高压、超高压电网的短路电流的限制找到了一种良好的解决方案。“快速开关型零损耗330千伏电网限流装置具有造价低、可靠性高、体积小、安装运维方便等特点，便于在超高压及以下电网中推广应用，对促进电网短路电流限制技术的进步具有重要的意义。”项目主要负责人艾绍贵介绍说。
